Wärmeleitung mit Quellen

Oft wird durch Umwandlung anderer Energieformen in einem Körper Wärmeenergie erzeugt. Man spricht dann von Wärmequellen. Denkbar ist z.B., daß durch elektrischen Strom, der im Körper fließt oder durch Radioaktivität Wärmeenergie entsteht. Bei endothermen chemischen Reaktionen wird Wärme verbraucht, man spricht dann von Senken. Das hier vorgestellte Programm simuliert die Wärmeleitung in einem Stab mit Quellen bzw. Senken.

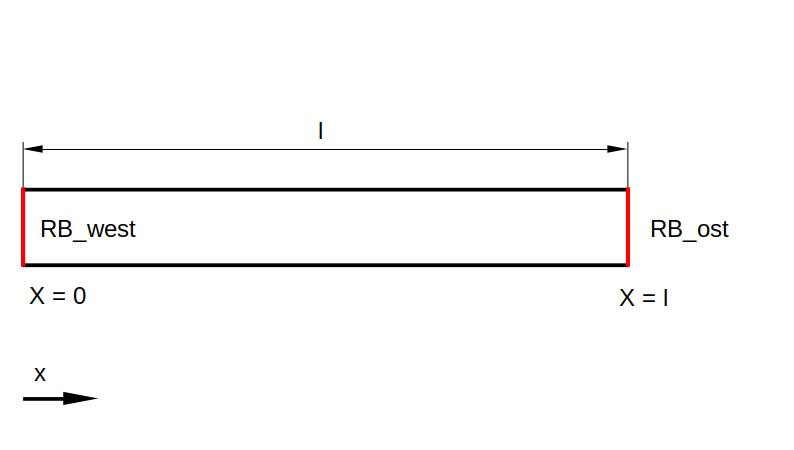

Stab mit Randbedingungen

Anwenden des Programms

  1. Zuerst erstellen Sie ein Verzeichnis, in dem Sie das Programm "fluisa_wlgl_stat_1d_quelle" laufen lassen wollen.
  2. In diesem Verzeichnis benötigen Sie die Quelldateien, d.h. die python3-Dateien "fluisa_wlgl_stat_1d_quelle_haupt.py", "steuer.py", "gitter.py", "rand_bed.py", "koeff_matrix.py", "loeser_lgs_3diag.py" und "ausgabe.py" sowie die Steuerdatei "steuer.txt", die Gitterdatei "gitter_fvm_11.dat" und die Datei mit den Randbedingungen "rand.dat".
    • Am einfachsten ist es, das *.tar-Archiv herunterladen und im Zielverzeichnis zu entpacken. Das können Sie z.B. mit dem Konsolenbefehl tar -xf fluisa_wlgl_1d_stat_quelle.tar oder mit einem Entpackprogramm wie Xarchiver machen. Das Archiv enthält die Quelldateien, die Steuerdatei und die Dokumentation des Programms als *.pdf.
    • Sie können aber auch jede Datei einzeln herunterladen. Dann müssen Sie jeweils den Punkt - also "." - im Dateinamen vor py ergänzen. Sie müssen die Dateinamen von "fluisa_wlgl_stat_1d_quelle_hauptpy" in "fluisa_wlgl_stat_1d_quelle_haupt.py", "steuerpy" in "steuer.py", "gitterpy" in "gitter.py", "rand_bedpy" in "rand_bed.py", "koeff_matrixpy" in "koeff_matrix.py", "loeser_lgs_3diagpy" in "loeser_lgs_3diag.py" und "ausgabepy" in "ausgabe.py" ändern. Leider war es nicht möglich, die funktionierendem Dateiendungen beizubehalten, da der Server eine Fehlermeldung beim Anklicken ausgibt.
    Im *.tar-Archiv sind alle Dateiendungen richtig, die Programme sind sofort nach dem Entpacken lauffähig.
  3. Dann öffnen Sie ein Konsolenfenster in diesem Verzeichnis (rechter Mausklick im Fenster des Verzeichnisses, dann "Terminal hier öffnen" klicken).
  4. Führen Sie zur Sicherheit einen Virenscan über dieses Verzeichnis durch. Z.B. ich benutze clamscan mit dem Befehl clamscan -r -i. Sie können natürlich einen anderen Virenscanner benutzen.
  5. Dann wird das Programm gestartet:
    • Das kann mit dem Konsolanbefehl python3 fluisa_wlgl_stat_1d_quelle_haupt.py geschehen.
    • oder Sie starten die Python-Umgebung IDLE in der Konsole mit idle, öffnen die Datei "fluisa_wlgl_stat_1d_quelle_haupt.py" über den Menüpunkt File -> Open. Dann öffnet sich ein weiteres Fenster mit dem Hauptprogramm. Dieses wird dann mit dem Menüpunkt run module gestartet.
  6. Das Programm listet dem Benutzer die Steuerparameter, die in der Steuerdatei enthalten sind, auf und gibt dem Benutzer die Möglichkeit, die Steuerdaten mit einem Klick auf den "Eingabe ändern"-Button zu ändern.
  7. Ein Klick auf den "weiter"-Button läßt das Programm die Temperaturverteilung ausrechnen.
  8. Die Temperaturverteilung wird als Graphik angezeigt, die Temperaturen werden in die Konsole geschrieben und in einer Datei und als Graphik gespeichert.
  9. Ein Wegklicken der Graphik (großes Kreuz oben rechts) beendet das Programm.

Dokumentation
Archiv Python
Hauptprogramm in python3
Steuereinheit in python3
Gittereinheit in python3
Randbedingungseinheit in python3
Koeffizientenmatrix in python3
Löser des LGS in python3
Ausgabeeinheit in python3
Steuerdatei
Gitterdatei
Randbedbedingungsdatei

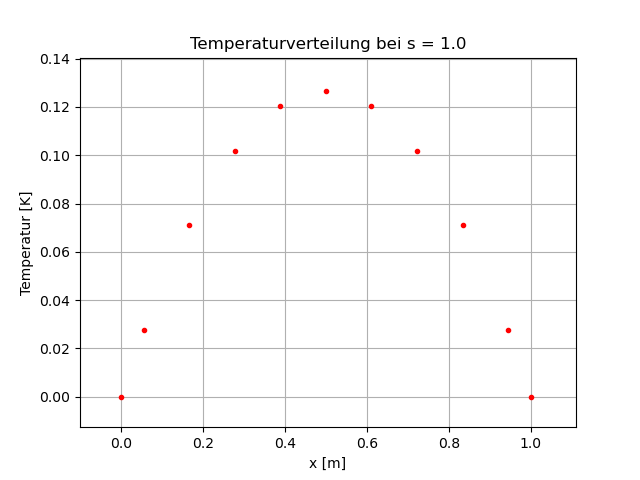

Mit den vorgegebenen Eingabewerten, vorhanden in den Dateien steuer.txt, rand.dat, gitter_fvm_11.dat, errechnet das Programm folgendes Bild:
